一、設備特點：
LY型係列真空機組，采用防腐PP水箱，緩衝罐，RPP水衝泵，止回閥，蒸汽水噴射泵，羅茨真空泵組成各係列機組，結構緊湊，能耗低，真空高，可移動。
二、使用注意事項：
1、設備應安裝在平整堅實基礎上，保證設備的務重強度。
2、開機前水箱灌滿水，打開水泵進水閥門。水泵嚴禁脫水空轉及反轉，以防損壞水源。
3、汽水串聯機組應先啟動水源，水噴射真空開始工作，然後打開蒸汽開關，蒸汽泵開始工作。羅茨—水噴射機組應先啟動水源，水噴射真空開始工作，真空度到-0.092Mpa時，才能啟動羅茨真空泵，低於真空-0.092Mpa，應立即停止羅茨真空泵工作，建議安裝設備控製電器開關，便於操作。
4、使用時循環水箱應經常補充冷卻水更換循環水，降低工作水溫，嚴防循環水中有顆粒雜物。
5、設備停機時應先關閉蒸汽閥門，停止羅茨真空泵，打開真空罐上放空閥門，降低真空度。然後停止工作。否則產生倒吸及損壞設備。

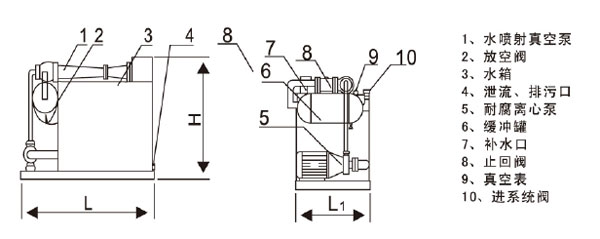

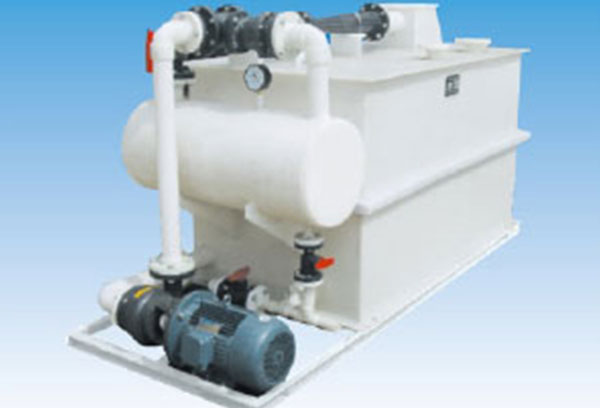

LYP-1臥式水噴射真空機組係列
型號 | 極限真空度 Mpa | 保證真空度 Mpa | 最大抽氣量 m3/h | 臥式機組外型尺寸 | 配套離心泵 | |||
長 | 寬 | 高 | 型號 | 功率KW | ||||
LYP-1-20 | 0.0985 | 0.098 | 20 | 1100 | 800 | 800 | SOFP-20 | 1.5 |
LYP-1-40 | 0.0985 | 0.098 | 40 | 1100 | 800 | 800 | SOFP-22 | 2.2 |
LYP-1-60 | 0.0985 | 0.098 | 60 | 1600 | 1000 | 1200 | SOFP-25 | 4 |
LYP-1-80 | 0.098 | 0.098 | 80 | 1600 | 1000 | 1200 | SOFP-25 | 4 |
LYP-1-100 | 0.0985 | 0.098 | 100 | 1800 | 1000 | 1300 | SOFP-30 | 4 |
LYP-1-120 | 0.098 | 0.097 | 120 | 2000 | 1000 | 1300 | SOFP-30 | 4 |
LYP-1-160 | 0.0985 | 0.098 | 160 | 2000 | 1000 | 1300 | SOFP-32 | 5.5 |
LYP-1-200 | 0.098 | 0.097 | 200 | 2000 | 1000 | 1300 | SOFP-32 | 5.5 |
LYP-1-280 | 0.0975 | 0.0965 | 280 | 2500 | 1000 | 1300 | SOFP-32 | 7.5 |
LYP-1-360 | 0.099 | 0.098 | 360 | 2500 | 1200 | 1300 | SOFP-30 | 11 |
LYP-1-400 | 0.099 | 0.098 | 400 | 2500 | 1200 | 1400 | SOFP-32 | 15 |
LYP-1-500 | 0.098 | 0.097 | 500 | 2500 | 1200 | 1400 | SOFP-32 | 15 |
注：LY-I型成套機組底座采用鋼架結構
注：LY-Ⅱ型成套機組底座采用全塑結構

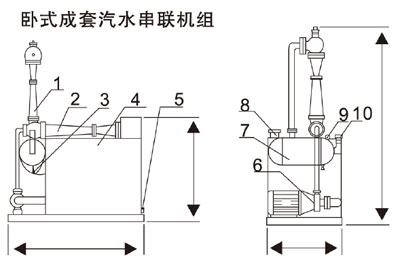

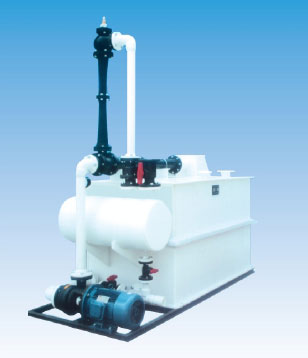

LYQ型汽——水串聯噴射真空機組係列
1、蒸汽真空泵 2、水噴射真空閥 3、放空閥 4、水箱 5、泄流、排汙口
6、耐腐離心泵 7、緩衝罐 8、補水口 9、係統連接閥
型 號 | 極限真 空度 mmHg | 最大抽 氣量 m3/h | 蒸汽壓力 Mpa | 蒸汽耗量 kg/h | 機組外型尺寸 | 蒸汽泵 高度 | 配套離心泵 | |||
長 | 寬 | 高 | 型號 | 功率KW | ||||||
LYQ-100 | 5 | 100 | 3 | 35 | 1800 | 1000 | 1300 | 1100 | 80FP-30 | 4 |
LYQ-120 | 5 | 120 | 3 | 35 | 2000 | 1000 | 1300 | 1100 | 80FP-30 | 4 |
LYQ-180 | 5 | 160 | 3 | 40 | 2000 | 1000 | 1300 | 1100 | 80FP-30 | 5.5 |
LYQ-200 | 5 | 200 | 3 | 40 | 2000 | 1000 | 1300 | 1100 | 80FP-30 | 5.5 |
LYQ-280 | 5 | 280 | 3 | 40 | 2500 | 1000 | 1300 | 1100 | 80FP-30 | 7.5 |
LYQ-360 | 5 | 360 | 3 | 45 | 2500 | 1200 | 1300 | 1100 | 100FP-30 | 11 |
LYQ-400 | 5 | 400 | 3 | 45 | 2500 | 1200 | 1400 | 1100 | 100FP-30 | 15 |
LYQ-500 | 5 | 500 | 3 | 50 | 2500 | 1200 | 1400 | 1100 | 100FP-30 | 15 |
注：
（1）汽水串聯規格分為：一級汽——水，二級汽——水，三級汽——水。
（2）蒸汽泵噴咀材質為黃銅。
