重慶聚丙烯冷凝器

所屬分類：重慶聚丙烯冷凝器
點擊次數：
發布日期：2022/11/21 09:06:35
更多
在線詢價

詳細介紹

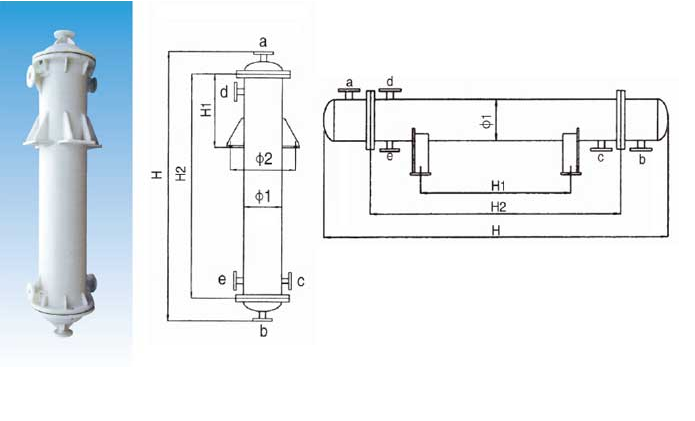

管口使用表

a.介質入口或出口　　b.介質入口或出口　　c.冷卻水入口　　d.冷卻水出口　　e.排淨口

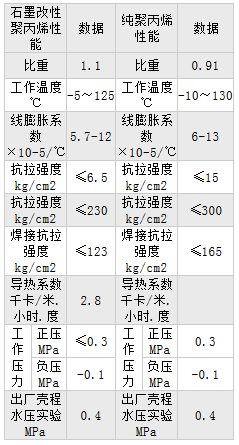

物理機械性能表

聚丙烯儲罐

材質特點：
（1）聚丙烯具有優良的耐化學的品性，對於無機化合物、不論酸、堿、鹽溶液，除強氧化性物料外，幾乎直到120℃都對其無破壞作用，對幾乎所有溶劑在溫室下均不溶解，一般烷、烴、醇、酚、醛、酮類等介質上均（jun1）可使用。
（2）聚丙烯塑料融點為164-174℃，因此一般使用溫度可達110-125℃
（3）不結垢，不汙染介質，無毒性，也可用於食品工業。
（4）材質比重輕設備安裝維修極為方便。
由於具有以上特點，所以本品設備適於化工，製藥，染化、冶金、食品、環保、化纖等行業中各種用途的換熱設備及容器代替了原有的不鏽鋼、搪瓷；石墨、碳鋼、玻璃等設備，使用後效果顯著，已受到廣大用戶的歡迎。

注意事項：
1、訂貨時，請查閱聚丙烯的腐蝕數據，針對介質和使用條件選購。
2、每台換熱器規格麵積由客戶確定，規格請參考換熱器規格表。
3、訂貨時要指明安裝形式，如改變管接口大小及方位請客戶提前指出。
4、塑料設備較脆，要輕拿輕放，安裝時要慢慢緊固螺栓，以免損壞設備。
5、開車時先注入冷卻水，應避免與明火接觸。

換熱麵積m2	殼體								列管(φ20)x1.7	管接口規格
	φ1	φ2	立式			臥式			管數	a	b	c	d	e
	φ1	φ2	H1	H2	H	H1	H2	H	管數	a	b	c	d	e
2	250	470	250	800	1350	400	800	1450	48	50	50	40	50	50
3	250	470	300	1050	1650	600	1050	1750	48
4	250	470	450	1430	1950	800	1430	2050	48
4	310	530	300	888	1550	600	888	1650	75
5	310	530	400	1200	1850	800	1200	1900	75
6	310	530	450	1350	2000	800	1350	2050	75
8	310	530	600	1800	2450	1000	1800	2500	75	65	65	50	65	50
10	310	530	750	2250	2900	1300	2250	2950	75
10	400	620	450	1350	2050	800	1350	2100	144
12	310	530	900	2700	3350	1600	2700	3400	75
12	400	620	550	1650	2300	1000	1650	2350	144
14	400	620	650	1900	2550	1100	1900	2600	144
16	400	620	700	2150	2800	1200	2150	2850	144
18	400	620	750	2250	2950	1300	2250	3000	144	80	80	50	65	50
20	400	620	800	2500	3200	1500	2500	3250	144
22	400	620	900	2750	3400	1600	2750	3450	144
24	400	620	1000	3000	3600	1800	3000	3650	144
30	500	720	700	2100	2800	1200	2100	2850	234
40	500	720	1000	3000	3700	1800	3000	3750	234
50	500	720	1500	3500	4200	2100	3500	4250	234	100	100	50	65	50
50	600	820	850	2500	3200	1500	2500	3250	346
60	600	820	1000	3000	3700	1800	3000	3750	346
70	600	820	1000	3500	4200	2100	3500	4250	346
80	600	820	1500	4000	4700	2400	4000	4750	346
90	600	820	1500	4500	5200	2700	4500	5250	346
90	700	920	1000	2800	3500	1600	2800	3550	512
100	700	920	1000	3100	3800	1900	3100	3850	512	150	150	65	80	50
120	800	1020	1000	3000	3700	1800	3000	3750	646
150	800	1020	1500	3700	4400	2200	3700	4450	646

換熱麵積 m²	殼　　體								列管（20）	管接口規格
	ф1	ф2	立式			臥式			管數	a	b	c	d	e
	ф1	ф2	H1	H2	H	H1	H2	H	管數	a	b	c	d	e
1	250	470	250	800	1350	400	800	1450	48	50	50	40	50	50
2	250	470	300	1050	1650	600	1050	1750	48
3	250	470	450	1430	1950	800	1430	2050	48
4	310	530	300	888	1550	600	888	1650	75
5	310	530	400	1100	1800	800	1100	1800	75
6	310	530	450	1350	2000	800	1350	2050	75
7	310	530	600	1800	2450	1000	1800	2500	75	65	65	50	65	50
